石墨復合墊片又叫增強石墨墊片或高強石墨墊片是從增強石墨板打孔或切割而成的，它具有良好的防腐蝕性， 耐高/低溫，良好的壓縮回彈性和高強度性。
增強石墨墊片常用的內層增強材料有ss304,ss316或馬口鐵等,厚度0.1~0.127mm，形式有沖刺板增強， 網板增強，平板增強。常用材料為３０４增強石墨，可以制作成各種各樣的圓型幾何墊片被廣泛用于管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等。石墨增強墊片還可以切成形狀復雜的墊片，如水位計墊片，沖孔法蘭墊片及汽車柴油機的汽缸墊片。
高強石墨墊片根據使用需要可以加工成以下幾種形式：1.基本型石墨復合墊片 2.包內邊石墨復合墊片 3.包外邊石墨復合墊片 4.內外包邊石墨復合墊片。石墨復合墊片包邊形式即保持原有墊片的各項優異性能，又便于安裝、拆卸，不易損壞，同時也可防止介質對墊片的侵蝕，提高了耐壓。常用包邊材料為304或316不銹鋼。
|

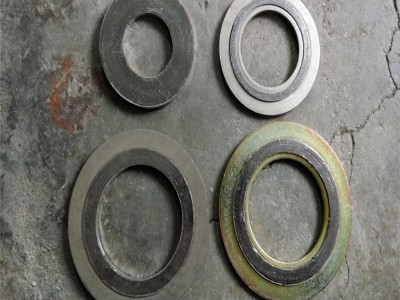

金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性最佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件
纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
纏繞片墊片分四種形式：基本型纏繞墊片（G2121）、帶內環型纏繞墊片（G2122）、帶外環型纏繞墊片（G2123）、帶內外環型纏繞墊片（G2124）。
|
| 金屬纏繞墊片的種類： |
| 種類 |
厚度 |
| 基本型（G2121）纏繞墊片 |
3.2 |
4.5 |
| 帶內環（G2122）纏繞墊片 |
|
4.5 |
| 帶外環（G2123）纏繞墊片 |
|
4.5 |
| 帶內外環（G2124）纏繞墊片 |
|
4.5 |
|
| 金屬纏繞墊片的結構材料： |
| 填充料 |
鋼帶 |
內環 |
外環 |
| 石棉纏繞 |
SUS 304 |
碳鋼 |
碳鋼 |
| 石墨纏繞 |
SUS 316 |
SUS 304 |
SUS 304 |
| 四氟纏繞 |
SUS 316L |
SUS 316 |
SUS 316 |
| |
|
SUS 316L |
SUS 316L |
| 填充料 |
溫 度(°C) |
最大操作壓力(kg/cm2) |
| 石墨纏繞 |
-200~550 |
250 |
| 石棉纏繞 |
-150~450 |
100 |
| 四氟纏繞 |
240~260 |
100 |
|
| 下表用于對內環及纏繞金屬的材質選擇： |
| 商品名 |
AISI |
硬度(HB/HV) |
溫度(°C) |
| 不銹鋼 304 |
304 |
130~180 |
-250~+550 |
| 不銹鋼 316 |
316 |
130~180 |
-100~+550 |
| 不銹鋼 316L |
316L |
130~190 |
-100~+550 |
|
 外環通常由經防腐蝕處理的碳鋼組成。 |
| 法蘭種類及纏繞墊片形式： |
| 法蘭種類 |
纏繞墊片形狀 |
| 平面法蘭 |
僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 |
| 凸面法蘭 |
僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 |
| 凹凸法蘭 |
基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
| 槽法蘭 |
基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
| 平面和凹槽法蘭 |
基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
|
| 纏繞墊片厚度公差： |
| 項目 |
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.24 |
|
| 下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）： |
| |
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=160000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600 |
>34" and <=60" |
|
0-2.2 |
|
| 注：另外，我們也可以根據JIS,JPI標準或客戶要求生產. |
| 金屬纏繞墊片主要技術參數： |
| 纏繞墊片系數 |
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa |
|
|
|
※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
|
